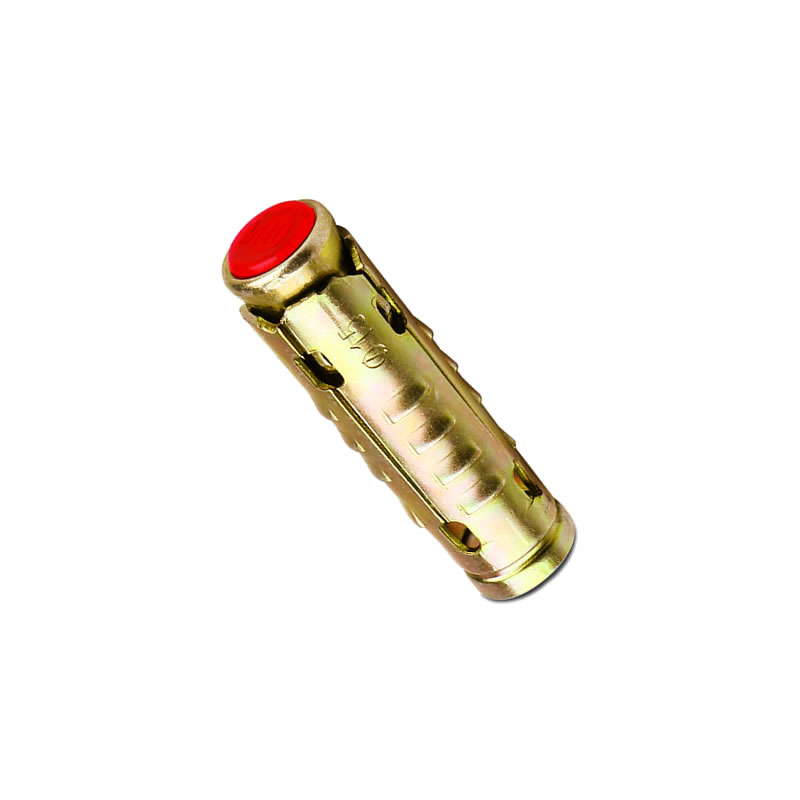

Endüstriyel montajlarda ve yapısal bağlantılarda güvenliğin adresi olan S Tipi M10 Çektirme Çelik Dübel, özel 4 parçalı gömlek tasarımı sayesinde beton içerisinde 360 derecelik bir tutunma sağlar. "Çektirme" mekanizması, somun sıkıldıkça konik parçanın gömleği dışa doğru itmesiyle çalışır ve bu da dübelin delik çeperine devasa bir basınçla kilitlenmesini sağlar.

Standart çelik dübellere göre daha geniş bir genleşme alanına sahip olduğu için, betonun kalitesinin düşük olduğu veya hafif boşluklu olduğu yüzeylerde bile yüksek emniyet katsayısı sunar. Tamamen çelikten üretilen yapısı ve korozyon dirençli kaplamasıyla uzun ömürlü bir sabitleme garantisi verir.

Teknik Özellikler

• Cıvata Çapı: M10 (10 mm kalınlıkta cıvata).

• Tip: S Tipi (Dört parçalı gömlekli çektirme).

• Malzeme: Yüksek mukavemetli karbon çelik.

• Kaplama: Çinko galvaniz (Paslanmaya karşı ekstra koruma).

• Uygulama Zemini: Beton, doğal taş, dolu tuğla, sert zeminler.

Kullanım Avantajları

• Dört Taraflı Genleşme: Gömleğin 4 parçalı yapısı, yükü betonun içine eşit dağıtarak çatlama riskini azaltır ve maksimum çekme kuvveti sağlar.

• Kolay ve Hızlı Kurulum: Somunlu yapısı sayesinde parçayı sabitlemek için ek bir cıvataya ihtiyaç duymaz, doğrudan montaj imkanı tanır.

• Ağır Yük Direnci: Statik ve dinamik yüklerin (titreşimli makineler gibi) betona güvenli transferini sağlar.

• Kompakt Tasarım: Görece kısa delik derinliklerinde dahi yüksek tutunma performansı sergiler.

• Yüksek Emniyet: Tork kontrollü yapısı sayesinde somun sıkıldıkça bağlantının sağlamlığı kullanıcı tarafından hissedilir.

Kullanım Alanları

• Çelik Konstrüksiyon: Ağır çelik kolonların, kirişlerin ve destek plakalarının ankrajı.

• Asansör ve Ray Sistemleri: Kılavuz rayların ve konsolların beton perde duvarlara sabitlenmesi.

• Makine Sabitleme: Fabrika zeminlerindeki ağır makinelerin, jeneratörlerin ve kompresörlerin montajı.

• Güvenlik ve Bariyer: Çelik kapı kasaları, bariyer sistemleri ve yüksek güvenlikli çit direklerinin montajı.

• Güneş Enerjisi: Ağır panel taşıyıcı sistemlerin beton zeminlere ankrajı.

Uygulama Tavsiyesi

Montaj için uygun çapta (genellikle S tipi M10 için 14mm veya 16mm matkap ucu gerekebilir, ürün spesifikasyonuna göre kontrol edilmelidir) bir SDS Plus matkap ucu ile delik açınız. Deliğin içindeki tozu mutlaka temizleyiniz. Dübeli çekiçle deliğe tam yerleştirdikten sonra, somunu anahtar yardımıyla sıkarak gömleğin açılmasını ve kilitlenmesini sağlayınız.
